엑셀(excel) TIP 83 - (동일한 2개의 막대형차트에서 한개를 꺽은선형차트로 변경하기, 캐피탈사 신용대출금리 표)

엑셀(excel) TIP 83 - (동일한 2개의 막대형차트에서 한개를 꺽은선형차트로 변경하기, 캐피탈사 신용대출금리 표)

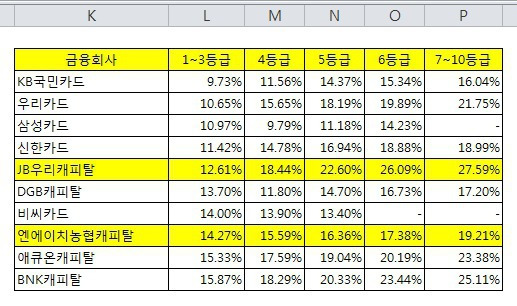

● 캐피탈사 및 신용카드회사의 신용등급별 신용대출금리 표

하단은 엑셀(excel) 시트(sheet)에서 표입니다. 국내 카드사와 캐피탈사의 신용등급(1~3,4,5,6,7~10등급)에 따른 신용대출 금리입니다. 신용대출이기 때문에 기본적으로 대출금리가 높습니다. 같은 1~3등급의 경우를 비교해보면 카드사의 금리가 캐피탈사보다는 낮습니다. KB국민카드사의 경우 신용 1~3등급은 9.73%이며, 7~10등급의 경우 16.04%입니다.

JB우리캐피탈의 경우 1~3등급은 12.61%이며, 7~10등급은 27.59%입니다. 신용 7~10등급의 경우 대부업체 대출한도인 27.9%에 거의 육박하고 있습니다. 삼성카드사의 경우 7~10등급은 신용대출 불가등급이며, 비씨카드사의 경우 6,7,8,9,10등급이 신용대출 불가등급입니다.

엑셀표에서 차트만들기

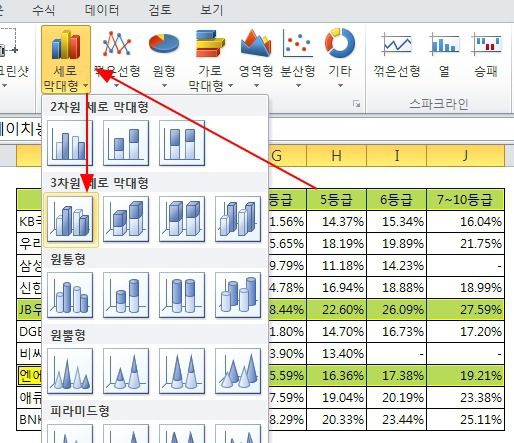

상단의 표에서 열머리글과 JB우리캐피탈 및 엔에이치농협캐피탈 두개회사만 선택해서 차트를 만들어보도록 하겠습니다. [CTRL을 누른상태에서 노란색부분 드래그하여 선택 > 삽입 > 세로막대형 > 3차원세로막대형]

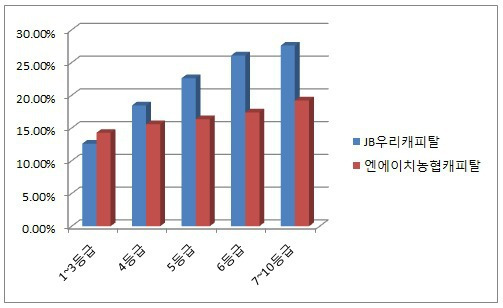

2개캐피탈사의 3차형 세로막대형

아래와 같이 차트제목과 데이터값(데이터레이블)이 없는 기초적인 차트가 만들어 집니다. 이 차트에서 2개의 가로막대형의 차트 중 1개를 다른형식(꺽은선형)의 차트로 변경을 해보겠습니다. 아래와 같이 3차원막대에서는 한개의 차트만을 선택해서 변경이 되지 않고 2개가 한꺼번에 변경(꺽은선형 차트)이 됩니다. 따라서 어느 한개의 차트만을 선택해서 변경코자 할 경우에는 2차원막대에서 작업을 해야 합니다. 따라서 다시 2차원막대에서 변경토록 하겠습니다.

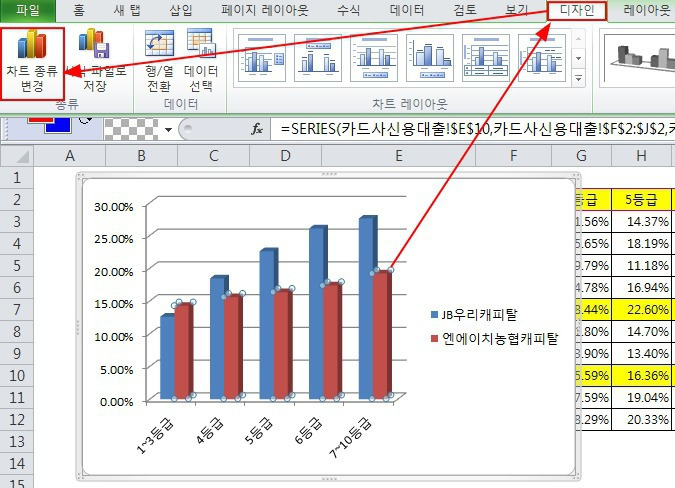

2개의 차트 중 1개만 변경하기 : 농협캐피탈차트막대 선택 > 디자인 > 차트종류변경

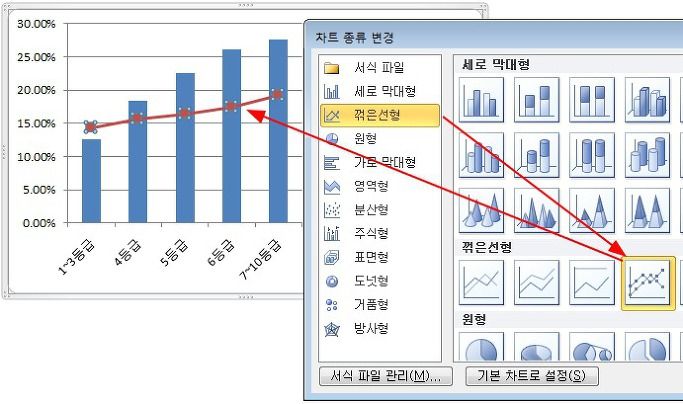

차트종류변경 대화상자 > 꺽은선형(표식이 있는 꺽은선형)

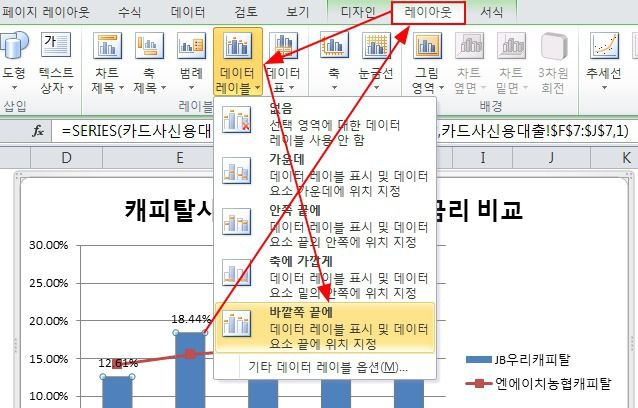

차트제목과 데이터레이블 추가하기 : 농협캐피탈 선택 > 레이아웃 > 데이터레이블 > 바깥쪽 끝에

하단의 표에서 데이터레이블을 추가하기 위해서는 추가하고자 하는 차트를 선택 후에 데이터레이블을 추가해야 합니다. 위와 같이 하게 되면 막대차트 위쪽 부분에 차트값(레이블값)이 새롭게 생성이 됩니다.

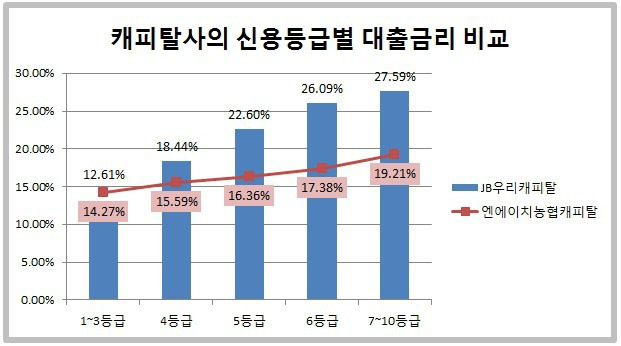

완성된 차트(캐피탈사의 신용등급별 대출금리 비교)

아래에서도 동일하게 농협캐피탈을 선택하여 꺽은선형 차트의 하단부위에 레이블값을 추가합니다. 레이블값을 추가하면 막대형 차트때문에 농협캐피탈의 레이블값이 잘 보이지 않게  됩니다. 이 경우에는 레이블값에 채우기 서식을 적용하면 됩니다. 여기에서는 꺽은선형과 비슷한 색상으로 채워넣어서 꺽은선형의 레이블값인 것처럼 설정을 했습니다.
